 XES-100S1CA07 仕様書 (約1MB)


光源部




電源部



特徴
独自光学設計により高平行度を実現
コリメーション半角(視野角)0.7度以内
デグリネーション半角(入射角)1.5度以内
JIS C 8912 等級 AAA
ランプ交換や光軸調整が容易


平行度について
平行度:視野角(視角・コリメーション半角)

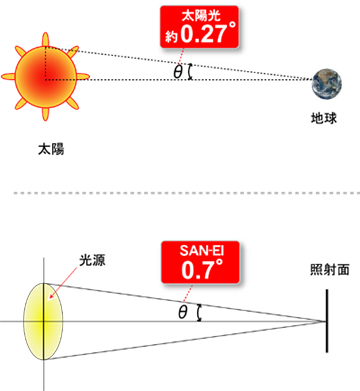

下図は、地球から見た太陽光の視野角と、弊社ソーラシミュレ
  ータの視野角です。






主な用途

集光型太陽電池(セルモジュール)の評価・測定
精密光学部品の光学性能評価・測定
表面反射率調査など直射太陽光が必要とする検査光源

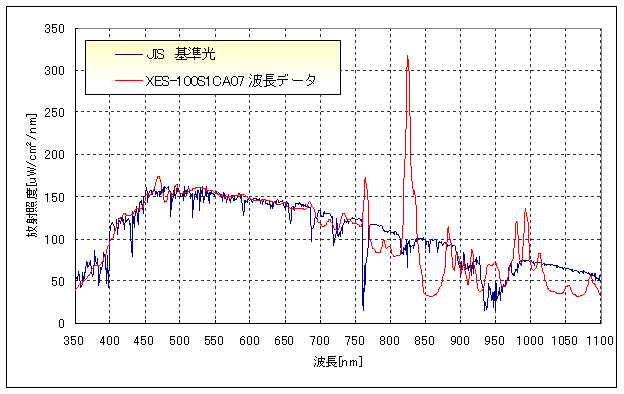

スペクトルグラフ

*代表的なデータです。


スペクトル合致度
波長 JIS基準(% 測定値(%) 合致度(%) 合致度評価
400〜500 18.4 18.8 102.1 A
500〜600 19.9 20.4 102.5 A
600〜700 18.4 18.5 100 A
700〜800 14.9 14.9 100 A
800〜900 12.5 12.3 98.4 A
900〜1100 15.9 15.2 95.6 A
*代表的なデータです。



仕様
放射照度 1000W/u
有効照射エリア □100mm (照射距離450mm)
※他の照射エリアにつきましてはご相談下さい。
放射照度場所むら ±2%以内 JIS C 8912 等級A対応
放射照度時間変動率
±1%以内 JIS C 8912 等級A対応
スペクトル合致度 AM1.5G ±25%以内 JIS C 8912 等級A対応
コリーメーション半角(視野角) 0.7度以内
デグリネーション半角(入射角) 1.5度以内
使用ランプ 1600Wキセノンショートアークランプ
ランプ寿命 平均1,000時間
重量 光源部 (約180 kg ) , 電源部 (約19 kg )


 XES-100S1CA07 仕様書 (約1MB)
